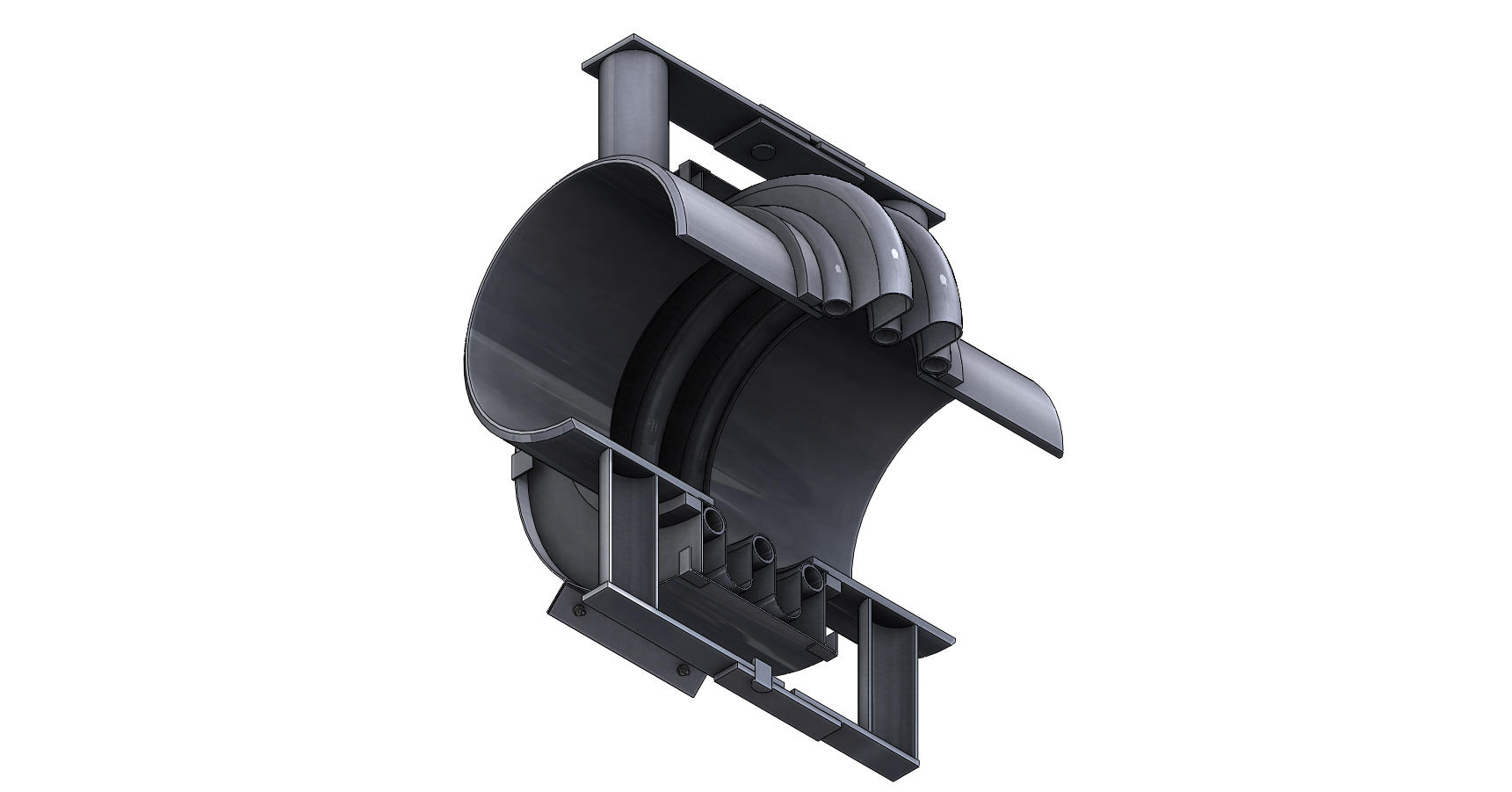

铰链式膨胀节是在单式膨胀节两端以铰链方式连接而形成的,用来补偿一个平面上角位移。
铰链式膨胀节由两个或三个形成一组来吸收管系中一个平面上的一个或多个方向的角位移。在这一部分管道系中的每一个单独的膨胀节受到它的铰链所限制而都只能补偿单一方向的角位移,但是分隔在管系中的每对铰链膨胀一起作用就能同时补偿横向偏转(就像大拉杆膨胀节在单个平面上的应用一样)。
膨胀节的铰链被设计用于传递所有膨胀节的推力,另外,它也可以起到支撑管道、设备的重量,与吸收热载荷、风载荷及其其他外部压力的作用。一个铰链系统能用最少的支架来吸收最大的位移。
图2-7展示的是一个双铰链膨胀节系统。它只能吸收容器与托管器之间不同的垂直的热膨胀。任何管道膨胀、震动、风载荷等引起的水平位移都会被垂直管道的弯曲所吸收。水平导向支架可以安装在容器顶部用来保护铰链膨胀节不受风载荷影响而始终保持在管道原来的水平面上。
